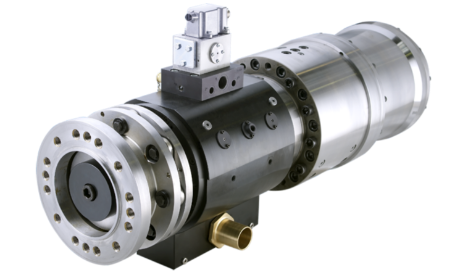

トーションモーター
- ダイナミックテストにおけるトルク発生装置です。
- 高荷重における動力テスト、高速回転や高精度測定に有効です。
- サーボバルブとの組合せにより、高周波負荷の変動試験ができます。
- 高負荷、高速回転用のシリーズもあります。
製品の特長
トルク発生装置
GAT社製ロータリージョイント（Rotostat E）シリーズを内蔵させた油圧式トルク発生装置です。
高負荷トルクで使用可能
最大150,000Nmの負荷トルクで使用する事が可能です。
高速回転で使用可能
最高6,000Nmの回転数で使用する事が可能です。
活用・導入事例
事例.1
動力循環式テスト装置
大型ギアボックス・カップリング・車軸等の耐久試験など
原理・種類
原理

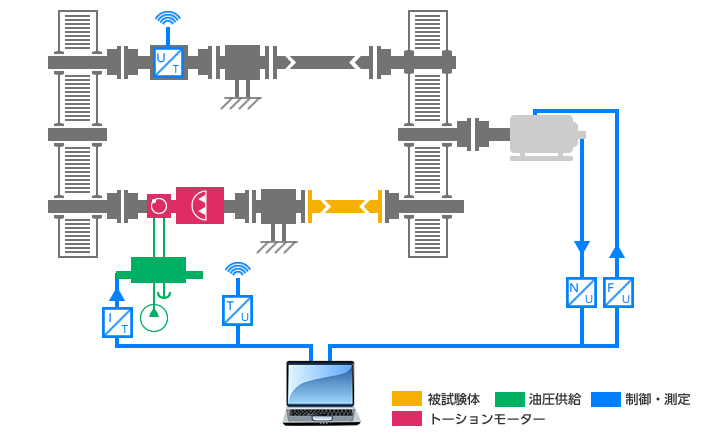

インライン式
動力循環式試験装置のトーション軸に直接マウントする標準的なマウント方式
被試験体近くで負荷をかけられるため、応答性の良さと高い周波数での加振に強みを発揮します。

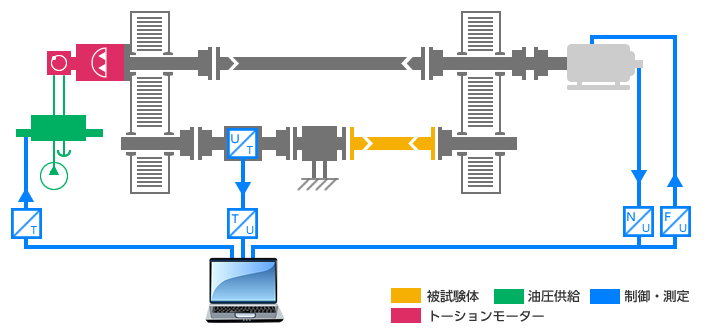

ベアリングマウント式
動力循環式試験装置のギアBOXにベアリングを介してマウントする方式
回転軸端が開放されているため、エンコーダーなどの設置が容易です。
種類

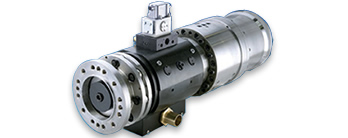

高周波負荷試験向け
TORSION MOTOR VMC/EVC
- 200,000Nmまでのトルクに対応
- 30,000min-1までの回転数に対応。
- トルク/捩り角度、または両方での調整が可能
- 長寿命化を達成

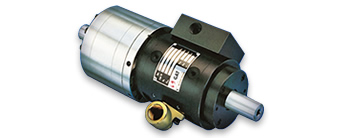

低周波負荷試験向け
TORSION MOTOR VM
- 500,000Nmまでのトルクに対応
- 3,000min-1までの回転数に対応。
- 耐久性を備えた構造
- 長寿命化を達成
- 経済的
