精密電着べローズ

品質や信頼性、長寿命が重要視される条件下で活躍
サーボメーター社(米国)のミニチュア電着べローズ

サーボメーター社(プレシジョン・マニュファクチャリング・グループ)の精密電着ベローズは、金属密封シールや、ボリューム・コンペンセータ、圧力・温度センサ、フレキシブルコネクタのほかにも、品質や信頼性、長寿命が重要視される条件下で数多くの用途に使われております。

受注生産により、超精密マイクロパーツの一括製作も承ります。サーボメーター社の超精密微細加工・微細部品組立技術でお客様のご要望にお応えいたします。

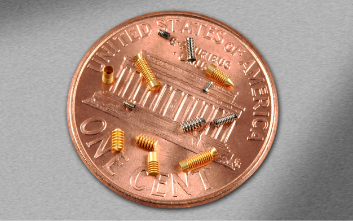

  ミニチュア電着べローズ






特長
  • 小さいサイズで製作が可能
    サーボメーター社では、最小外径0.508mmのベローズが製作可能です。また、その大きさであっても、高感度と柔軟性を損なうことはありません。
  • 感度が良好
    電着プロセスにより、ベローズの板厚を均一に、薄く製作することができます(最薄7.62μm)。
  • 低リーク性を実現
    継目がなく浸透性がありません。リークレベルは、1×10-9std.cc/sec(ヘリウム質量分光計による)です。
  • 柔軟性に優れる
    スイッチや回路遮断器などの信頼性を必要とする動的密封シール向けの用例に高性能を発揮します。
  • 収縮性に優れる
    ベローズの収縮ストロークを全長の60%まで設定できます。

精密電着べローズの主な製品

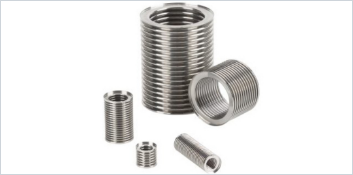

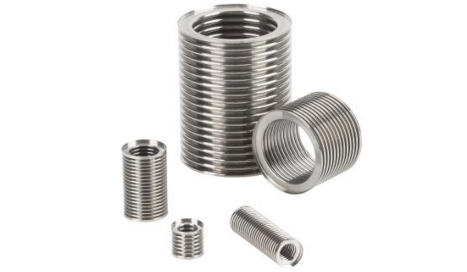

  • 電着ベローズ
  • ミニチュア電着ベローズ

  • 均等な厚さのニッケルで厚さ0.0001in.(0.00254mm)の銅をラミネートしたサンドイッチ構造のため、リークパスの生じにくい構造です。

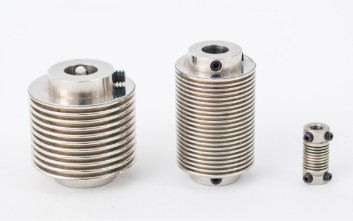

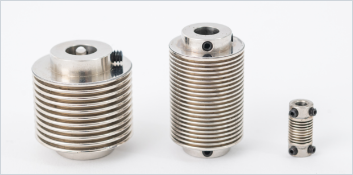

  • フレキシブルシャフトカップリング
  • フレキシブルシャフト
    カップリング
  • 精密にポジションを制御する用例に理想的な製品です。精密なトルク荷重の伝達とともに、軸方向の動きとの連携動作で角度や軸ずれを吸収するように設計されています。

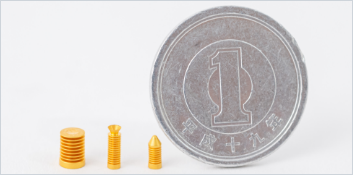

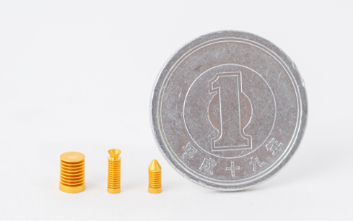

  • 精密エレクトロフォーム
  • 精密エレクトロフォーム
  • 通常の切削による方法では製作不可能な特殊形状・サイズを軽量かつ高剛性にて製作することが可能です。
