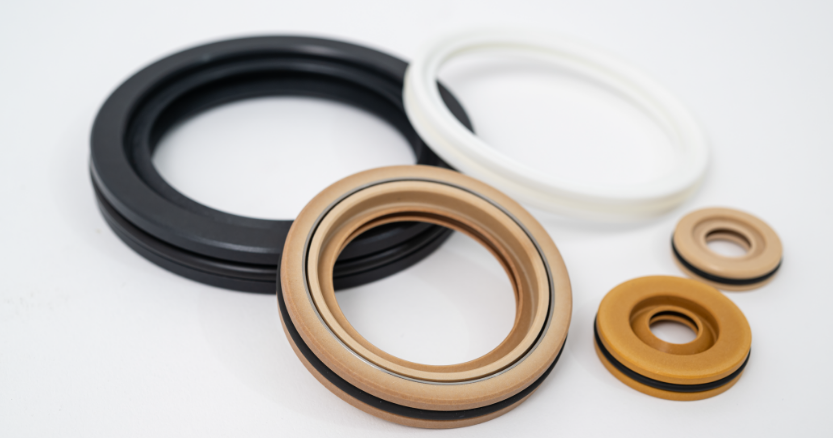

リップシール

高機能樹脂の一体削り出しにより製作する回転運動用シールです。
外周側固定部のシールとしてOリングを使用し、ハウジング材質が軟金属や樹脂でも脱着時の傷つけの心配がありません。
お客様の仕様に合わせ、特殊な形状への対応が可能です。

製品の特長

設計の自由度

現在ご使用中のシール寸法に合わせた設計が可能(Φ6~)

小ロット対応

切削加工で製作されるため金型が不要で、試作時の小ロットにも対応

装着性

軟金属や樹脂製のハードウェアでも、シール性を損なう事なく、容易に取付・取外しが可能

活用・導入事例

事例

1

CMP装置

〈耐薬品性〉〈耐食性〉〈低摺動〉〈長寿命〉

事例

2

各種ポンプ

〈高周速〉〈低摺動〉〈無潤滑〉

事例

3

ロータリージョイント

〈低摺動〉〈無潤滑〉

事例

4

ツールホルダー、スピンコーター

〈高圧〉〈高周速〉〈低摺動〉

事例

5

撹拌機

〈耐薬品性〉〈耐食性〉〈高周速〉

形状一覧

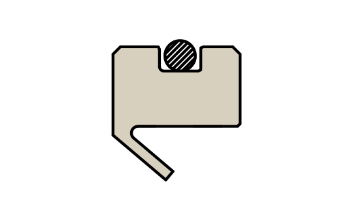

シングルリップ

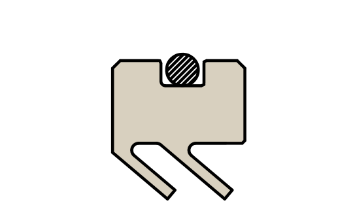

ダブルリップ

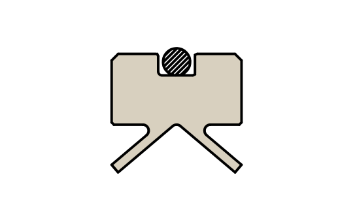

バイディレクショナルリップ

材質

リップ材質

用例・使用条件に応じて、様々な種類のリップ材質用いてご提案いたします。

エコノール充填PTFE
カーボングラファイト充填PTFE
グラファイト充填PTFE
純PTFE
PEEK充填PTFE
ガラスファイバー充填PTFE
二硫化モリブデン充填PTFE

Oリング材質

用例・使用条件に応じて、様々な種類のOリング材質用いてご提案いたします。

NBR
EPDM
FKM
シリコン
