旋削加工テーブルおよび旋盤チャックの改善提案

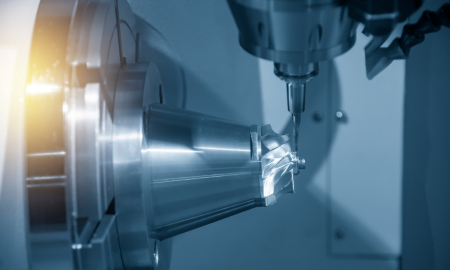

旋削機能を持ったマシニングセンタや旋盤には、ワークを保持し、高速で回転するテーブルやチャックが設けられています。
工作機械の自動化に伴い、毎分数千回転するテーブルやチャックには油空圧を供給する必要があり、高速回転・高圧力で使用可能なロータリージョイントが求められています。
お客様の仕様や形状に合わせたロータリージョイントをご提案することで、
難易度の高い用例をメンテナンスフリーでご使用いただいております。
提案製品
ROTOKOMBIシリーズ（ROTOSTAT E＋ROTODISK）
圧力の高い作動油にはROTOSTAT E（非接触シール式）、
着座検知やブローエアーにはROTODISK（メカニカルシール式）など、
用途に適したシール方式でご提案いたします。
課題と解決後
高いメンテナンス頻度
高速回転・高圧力により従来の接触型ロッドシールの寿命が短く、高頻度のメンテナンスが必要でした。
長寿命化
非接触シールやメカニカルシールを用いることで、シールの長寿命化を達成し、メンテナンス頻度を大幅に削減しました。
高発熱
接触型ロッドシールからの発熱により、ロータリージョイント本体の冷却が必要な場合がありました。
発熱量の低減
非接触シールやメカニカルシールを用いることで、高速回転・高圧力条件でも冷却が不要です。
高回転トルク
接触型ロッドシールの構造上、圧力が高くなるほど回転トルクが高くなり、駆動力への負担が増していました。
長寿命化
非接触シールを用いることで圧力に関わらず、ほぼ一定の回転トルクを実現しました。
高発熱
既に形状・サイズ・仕様が決まっており、ロータリージョイントに合わせて周辺の構造を設計する必要がありました。
ご希望の形状に合わせてカスタマイズ
お客様の仕様やご希望の形状に合わせてカスタマイズが可能です。
提案のポイント
ROTOSTAT E（非接触シール式）
・ 最大35MPa、最高15,000rpmの高速回転・高圧力で使用可能です。
・ 圧力に関わらず、一定かつ低回転トルクで使用可能です。
・ 油圧チャック用に最適です。
ROTODISK S（メカニカルシール式）
・ エアーおよびクーラントに使用可能な高速回転・高圧力用シール方式です。
・ ドライランでの回転に対応しています。
・ 着座検知・ブローエアーや洗浄用クーラント用途に最適です。
ROTODISK SW（メカニカルシール式）
・ コンパクトなメカニカルシール式カートリッジです。
・ 着座検知・ブローエアー用途に最適です。
