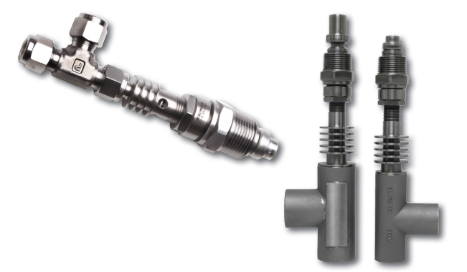

外気温や機器類の表面温度を感知してバルブを自動的に開閉するタイプです。
スチームヒーターに供給するスチームのコントロールや、ウォータージャケットに供給する冷却水のコントロール等にご使用いただけます。
正作動・逆作動タイプがありますので、用途に合わせて選択可能です。
正作動バルブ・・・流体温度が下がり、設定温度に到達すると全開
●作動例
全開設定温度を35℃とした場合、40.5℃で全閉となります。
設定温度プラス5.5℃がバルブの作動開始点(開き始め)になります。
逆作動バルブ・・・流体温度が上がり、設定温度に到達すると全開
●作動例
全開設定温度を35℃とした場合、29.4℃で全閉となります。
設定温度マイナス5.5℃がバルブの作動開始点(開き始め)になります。
圧力の影響を受けず、温度にのみ反応し作動。
サーモロイド®(ワックス)が温度の変化で膨張・収縮することにより自動で開閉。
流体の制御をせずに加熱や冷却をしている場合、温調をすることで消費量の削減。
分析や計測機器を保護するエンクロージャーに内をスチームヒーターで保温する用途に使用。
熱交換器後のプロセスまたは配管表面温度を感知し、熱媒や冷媒を制御する用途に使用。
制御盤内の温度を下げるための冷媒を制御する用途に使用。
型式 | 接続口径 | Cv値 | 材質 | 最大使用圧力 (MPa) |
最大使用温度(℃) | 重量 (kg) |
||
---|---|---|---|---|---|---|---|---|
ボディ | アクチュエータ | バルブ部 | 感温部 | |||||

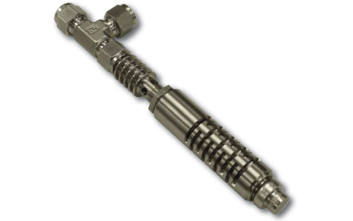

TV/SC-A | 3/8” (チューブ) |
0.5 | ステンレス | ステンレス | 1.38 | 198 | 設定温度+66 (上限 149) | 0.2 |
1/2” (チューブ) |
0.9 | 0.4 | ||||||
TV/SC-AR* | 3/8” (チューブ) |
0.5 | ステンレス | ステンレス | 1.38 | 198 | 設定温度+66 (上限 149) |
0.2 |
1/2” (チューブ) |
0.9 | 0.4 | ||||||

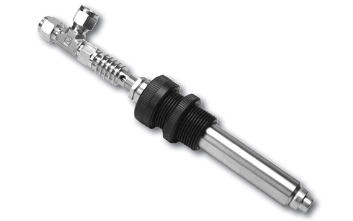

TV/SC-I | 3/8” (チューブ) |
0.5 | ステンレス | ステンレス | 1.38 | 198 | 設定温度+66 (上限 149) |
0.3 |
1/2” (チューブ) |
0.9 | 0.6 | ||||||
TV/SC-IR* | 3/8” (チューブ) |
0.5 | ステンレス | ステンレス | 1.38 | 198 | 設定温度+66 (上限 149) |
0.3 |
1/2” (チューブ) |
0.9 | 0.6 | ||||||

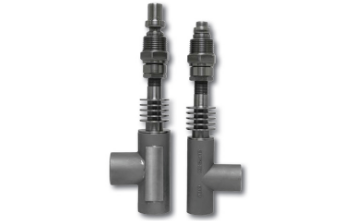

US/S-X | 1/2”NPT | 1.3 | ステンレス | ステンレス | 1.38 | 198 | 設定温度+66 (上限 149) |
0.5 |
3/4”NPT | 2 | 0.6 | ||||||
US/S-XR* | 1/2”NPT | 1.3 | ステンレス | ステンレス | 1.38 | 198 | 設定温度+66 (上限 149) |
0.5 |
3/4”NPT | 2 | 0.6 | ||||||

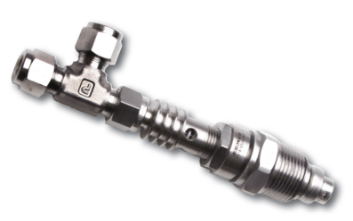

TV/US-X | 3/8” (チューブ) |
0.5 | ステンレス | ステンレス | 1.38 | 198 | 設定温度+66 (上限 149) | 0.27 |
1/2” (チューブ) |
0.9 | |||||||
TV/US-XR* | 3/8” (チューブ) |
0.5 | ステンレス | ステンレス | 1.38 | 198 | 設定温度+66 (上限 149) | 0.27 |
1/2” (チューブ) |
0.9 |
*1 「R」は逆作動タイプを表しています。
<お問合せ時の型式例>
3/8” TV/SC-l-100
接続口径 型式 設定温度
