3方ミキシング・切換えバルブシリーズ他
熱水と水を混合し適温水の生成、設定温度になると冷却水をバイパスラインや熱交換器ラインへと切り替えるシステムを構築するバルブです。
製品の特長
温度にのみ反応
圧力の影響を受けず、温度にのみ反応し作動します。
自動で開閉
サーモロイド®（ワックス）が温度の変化で膨張・収縮することにより自動で開閉します。
活用・導入事例
事例.1
手洗い場の適温水作り (ミキシングバルブ)
熱水と冷水を混ぜて常に一定温度でお湯を供給する為に使用。
事例.2
油温のコントロール
油温によってそのまま使用するかラジエータに送るかを分岐する為に使用。
事例.3
高温排水の冷却 (ドレンバルブ)
業務用食洗器の高温排水を冷却する為に使用。
製品一覧

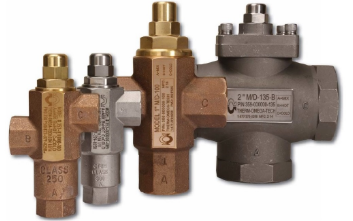

三方ミキシング・切換えバルブ
M/Dシリーズ
熱水と冷水により適温水の生成及び、流体温度による分岐弁としてご使用いただける製品です。

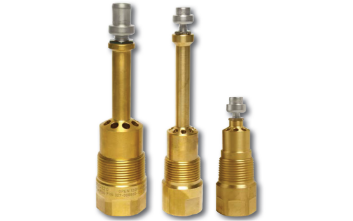

排水温度制限用ドレンバルブ
DTVシリーズ
高温の排水に冷水を混ぜて温調するバルブです。
製品詳細
三方ミキシング (M/Dシリーズ)

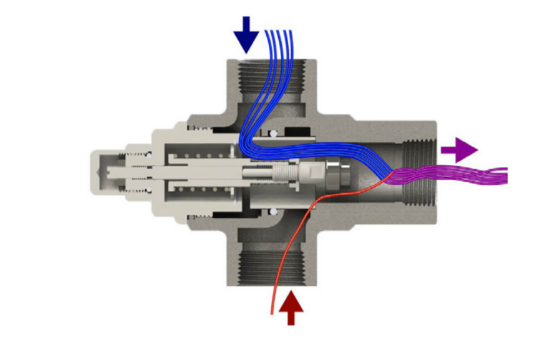

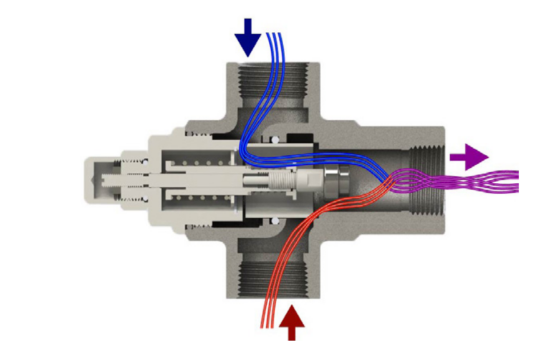

2インレット(水、熱水) － 1アウトレット(適温水)
水と熱水を混合して、適温水を生成することができます。

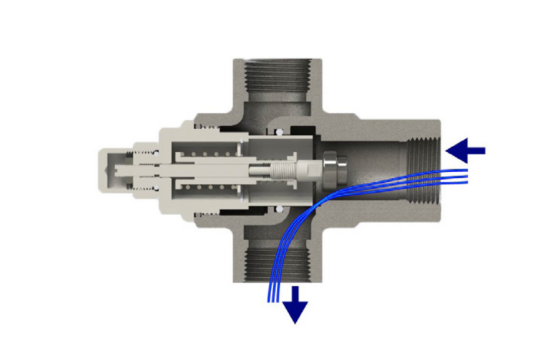

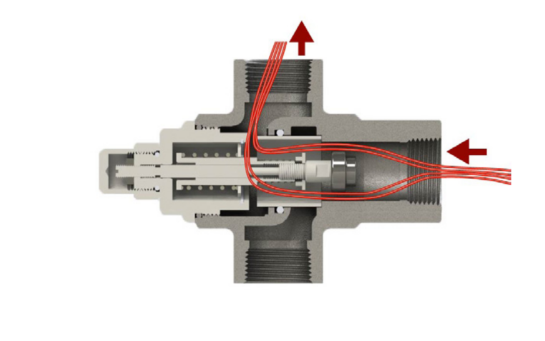

1インレット(水または熱水) － 2アウトレット(水、熱水)
流体温度によって水と熱水のラインを切り替えます。

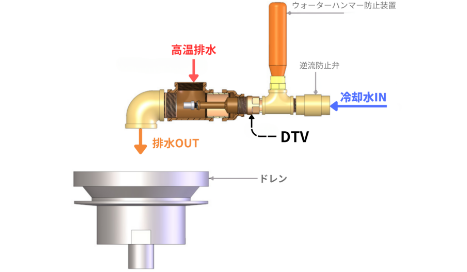

ドレンバルブ (DTVシリーズ)
塩ビ配管の劣化を早める高温の排水を冷却水と混ぜて安全な温度に温調し排出することができます。
三方ミキシング・切換えバルブ他 製品ラインナップ
※左右にフリックしてご覧いただけます。
| 型式 | 接続口径（NPT） | Cv値 | 材質 | 最大使用圧力 （MPa） |
最大使用温度 （℃） |
重量 （kg） |
|
|---|---|---|---|---|---|---|---|
| ボディ | アクチュエータ | ||||||
| M/D | 1/2” | 2.7 | ブロンズ | ステンレス | 0.24 | 121 | 0.6 |
| ステンレス | |||||||
| 1” | 10 | ブロンズ | 1.72 | 2.27 | |||
| ステンレス | |||||||
| ステンレス | |||||||
| 2” | 18 | 5 | |||||
| DTV | 1/2” | 2 | 真鍮 ステンレス |
ステンレス | 0.86 （冷却水圧） |
121 | 0.5 |
| 3/4” | |||||||
| 1” | 4 | 0.7 | |||||
＜お問合せ時の型式例＞
1/2” M/D-060
接続口径 型式 設定温度 (ステンレス仕様をご希望の場合、末尾に「-SS」を付加)
例）1/2” M/D-060-SS
