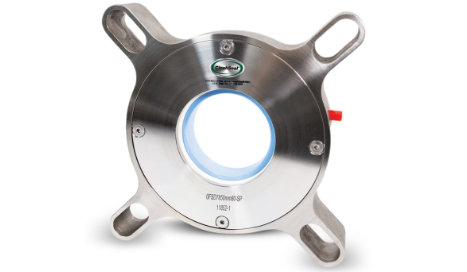

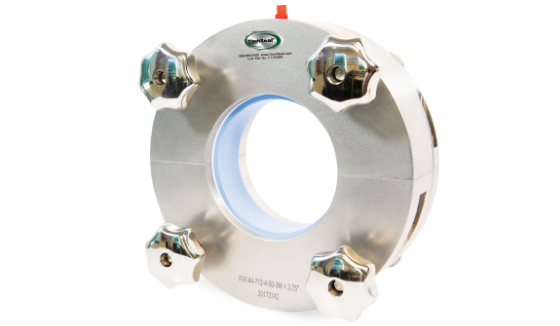

シンチシール

革新的な構造により、±3ｍｍの軸振れに追従する偏芯対応型メカニカルシール！
安定したシール性と簡易メンテナンスを実現します！

製品の特長

独創的な構造により、摺動部がシャフトに非接触のため、安定したシール性を長期間キープします。

シール性を保ちつつ、±3ｍｍの軸振れにも追従します。

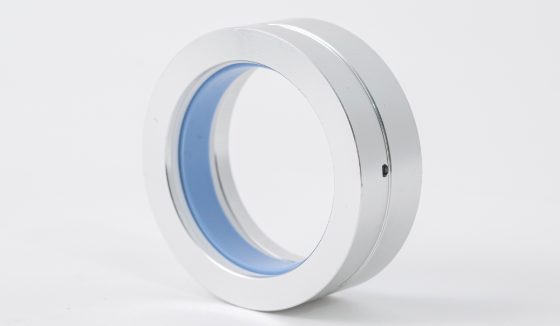

シール部のみ簡単に脱着することができるので、洗浄性やメンテナンス性に優れています。

パドルミキサー、リボンブレンダー、クーラー、ドライヤー、ロータリーバルブ等

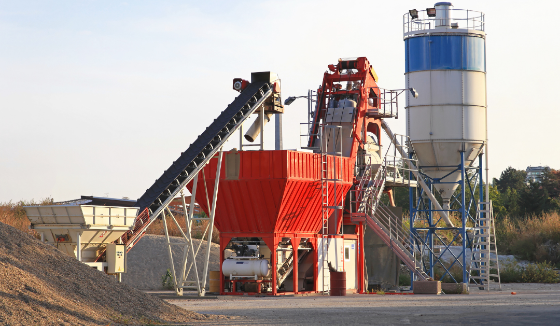

スクリューコンベア、ロータリーバルブ、リボンブレンダー、ドライヤー、バケットエレベーター等

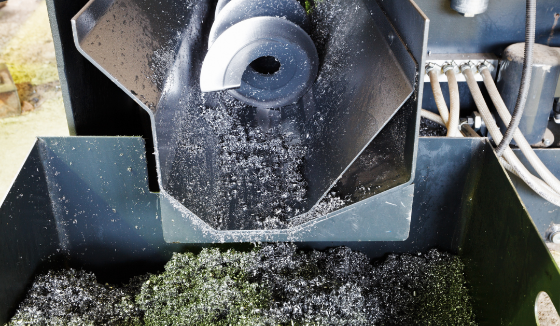

スクリューコンベア、バケットエレベーター、リボンブレンダー、ロータリーエアロック、パッキングマシーン等

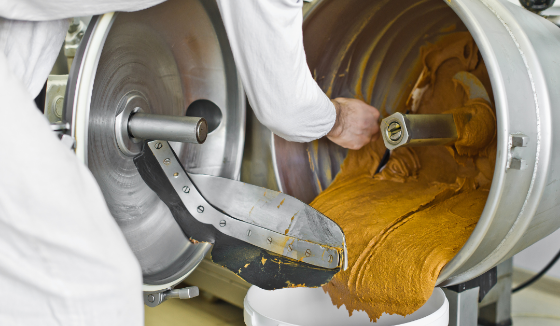

パドルミキサー、リボンブレンダー、スクリューコンベア等

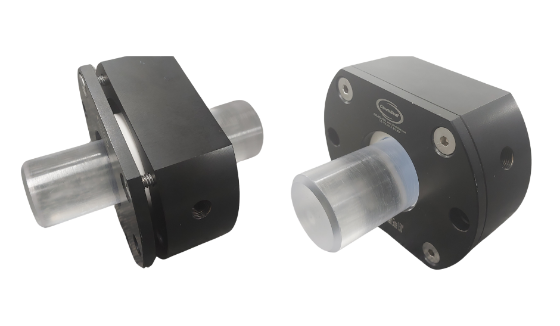

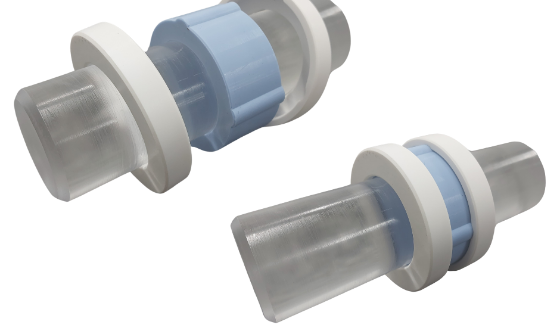

①シャフトに密着したエラストマーブートがシャフトからの漏れを防ぎ、両サイドにあるローターカップと共に回転します。

②回転するローターカップは、エラストマーブートとパージ圧力によってハウジングとエンドプレートに押し付けられシールします。

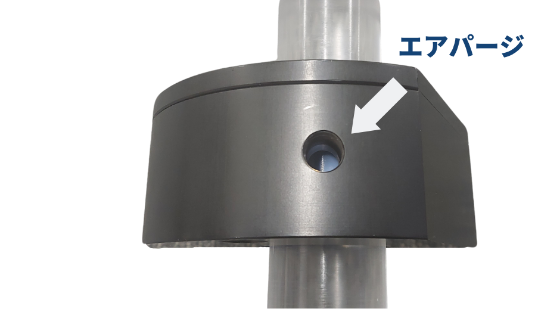

③流体圧力より35~50kPa高い圧力でパージすることで、さらにシール性が上がります。

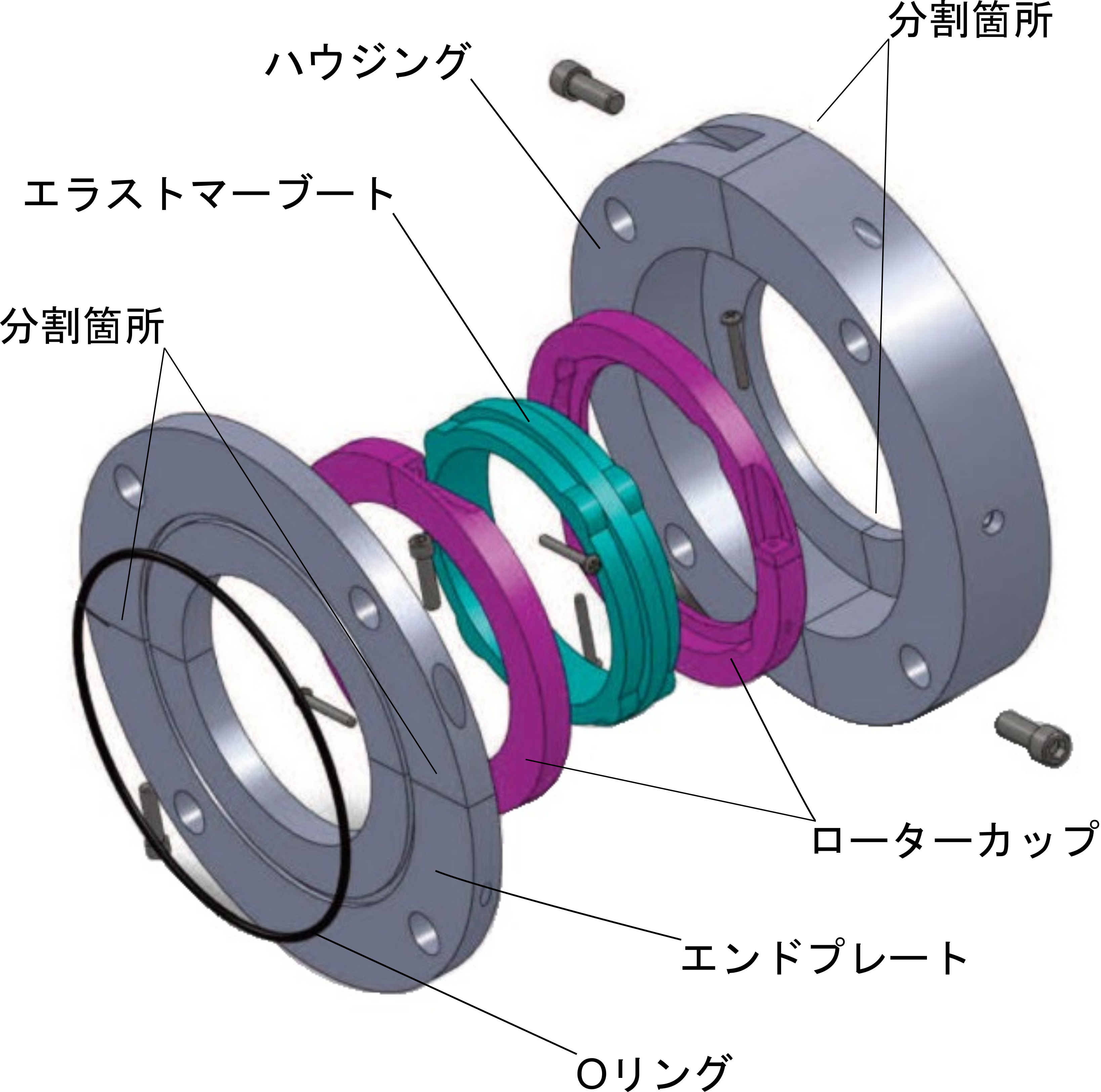

1 . ハウジング
2 . ローターカップx2
3 . エラストマーブート
4 . エンドプレート
5 . Oリング

※主なメンテナンス部品は、
2.ローターカップ
3.エラストマーブート
となります。

※左右にフリックしてご覧いただけます。

※１.構成部品の最大耐熱温度になります。　高温用途では冷却ユニット付ソリューションもご用意しています。
※２.標準仕様で常用1.35ｍ/s迄お使い頂けます。　間欠運転など、瞬間的に上限を超える場合は別途ご相談下さい。
※３.液体（水・オイル・グリース）、気体（圧縮不活性ガス）をパージ流体としてお使い頂けます。
尚、シール周囲温度が93℃以上になる場合は、冷却効果のあるパージ流体をご使用下さい。
