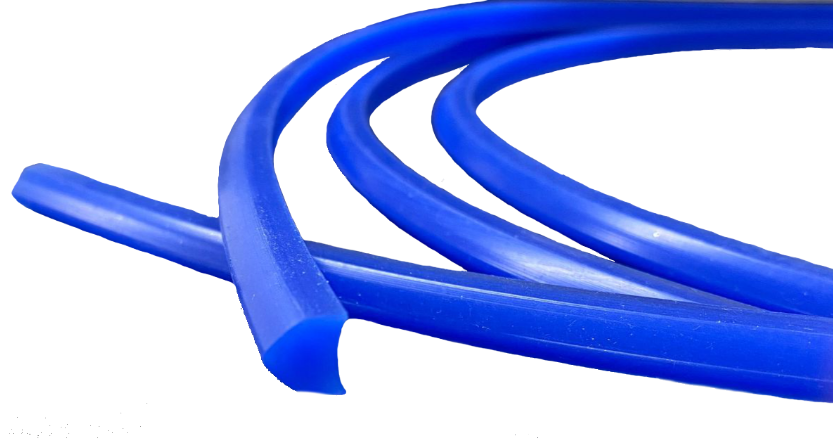

矢じりシール

矢じりシールは、アリ溝に特化した矢じり形状のエラストマーシールです。

アリ溝にOリングを使用する際、こんなことでお困りではないですか？
「長期間の使用時、Oリングが固着し開閉時に脱落する」
「締め付け時、Oリングをしっかりと潰しきるのが大変」
「相手面の歪みに因り、Oリングが浮いてしまう」

Oリングをアリ溝で使用する際の様々な問題点を解消いたします。

製品の特長

アリ溝専用設計で充填率を最適化しています。

接触面積の調整、抜け止め、溝への吸着により固着を防止します。

シール荷重を落とし、組付けを容易にします。

Oリングと比較すると+5～10％ほどシールつぶし量の調整が可能です。

様々なゴム材質で製作が可能です。（シリコン、NBR、EPDM、FKMなど）

主にタンクの蓋用シールとして使用されています。

その1

その2

その3

アリ溝に対して最適な充填率で設計し、Oリングよりもつぶし量を少なくしています。それにより、圧縮永久歪みやかみ込み等によるトラブルが発生しにくくなります。

NBR

EPDM

FKM

シリコン

※各材質の硬度違いも取り揃えております。

Oリング溝規格寸法以外でも対応可能です。お気軽にご相談ください。
