凍結防止用バルブFPシリーズ

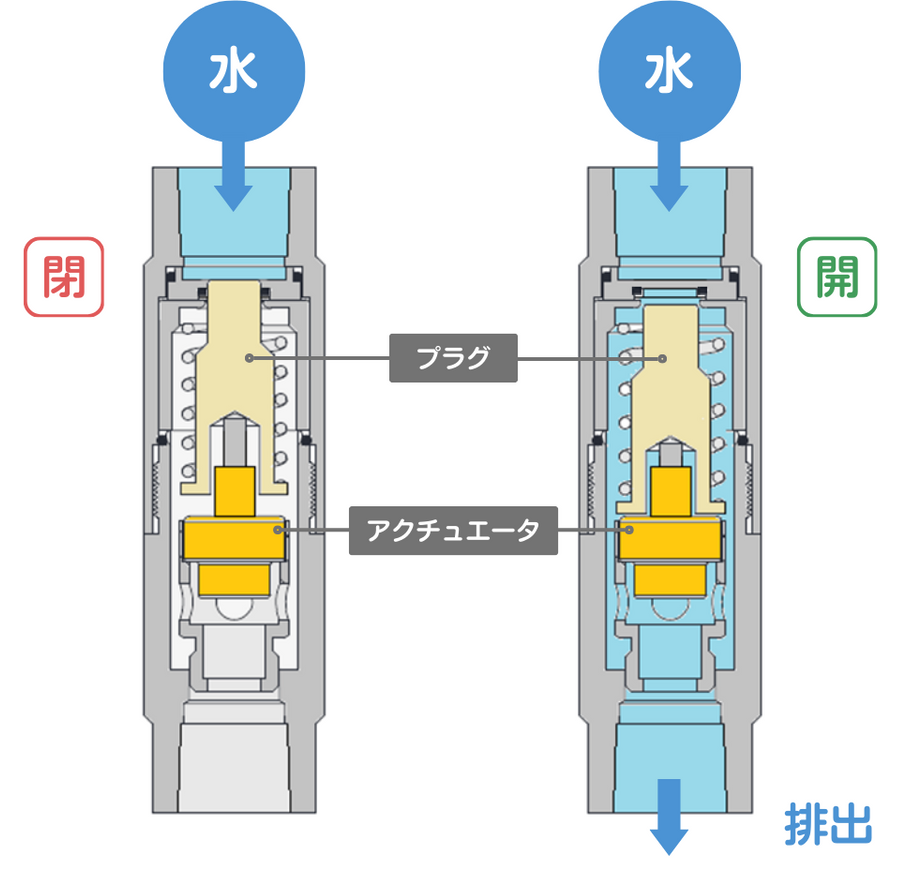

配管内の水が氷結温度に達する前に、バルブが開き凍結を防止します。
氷結の恐れが無い温度（4.4℃）に到達するとバルブは自動的に閉じます。

4.4℃まで温度が下がるとバルブは開き始め、1.7℃で全開します。
（1.7℃からバルブは閉じ始め、4.4℃に到達するとバルブは全閉）
※凍結防止用バルブの設定温度を変更することはできません

製品の特長

配管等の水を排出することで凍結を防ぎます。

サーモロイド®（ワックス）が温度の変化で膨張・収縮することにより自動で開閉します。

凍結の恐れが無い水温を感知するとバルブは閉じるので無駄な排水をしません。

事例.1

屋外に設置されている緊急シャワーの水配管凍結防止。

事例.2

屋外に設置されているアイウォッシャーの水配管凍結防止。

事例.3

冬季、水を出しっぱなしにして凍結を防止をしている箇所に使用。

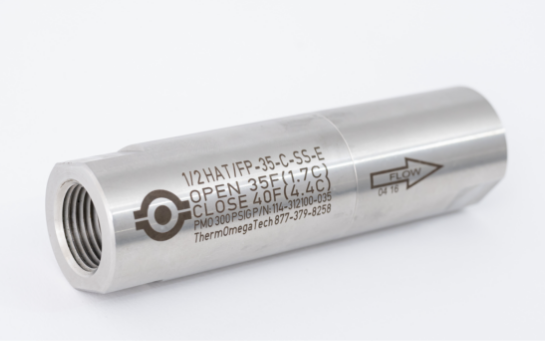

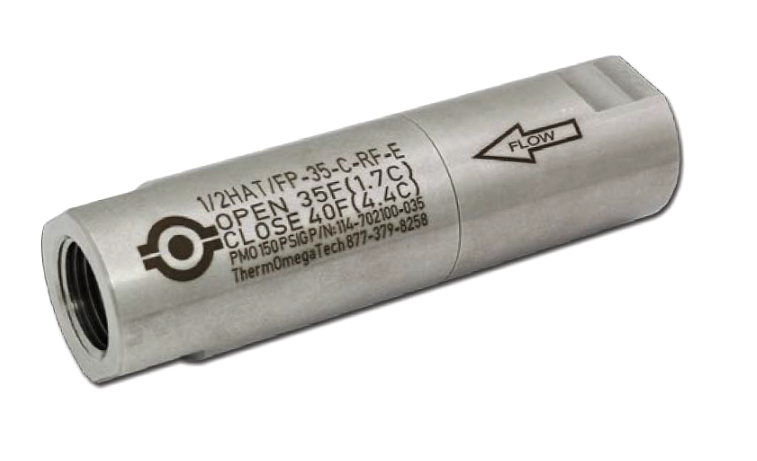

インラインで使用することが可能な凍結防止バルブです。標準は大気温度感知型です。

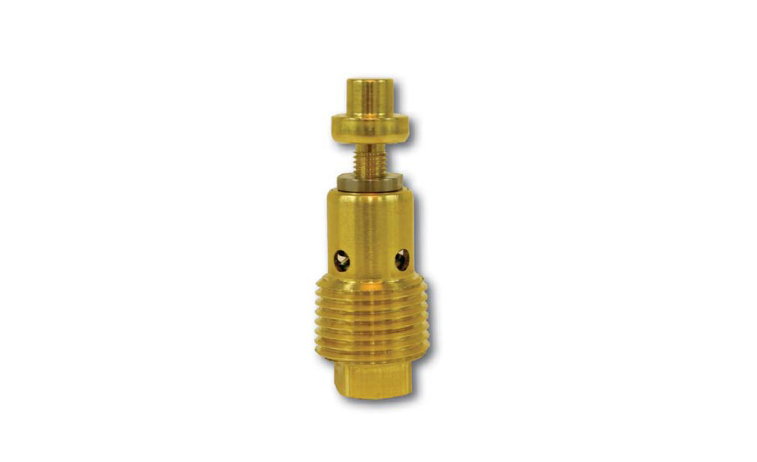

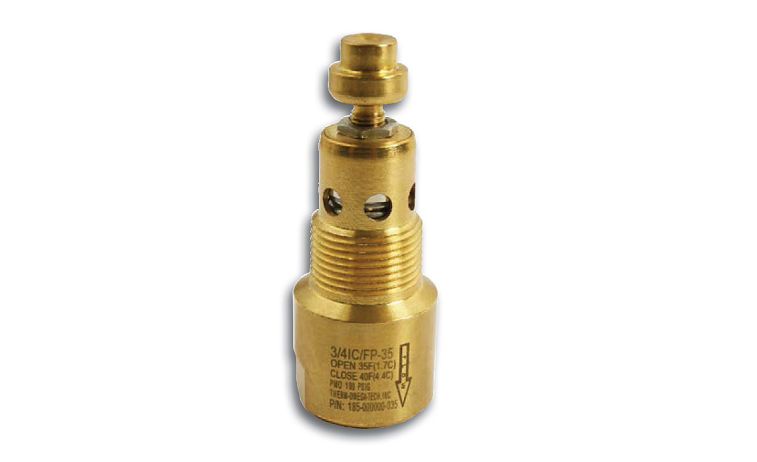

感温部が直接流体に触れる構造のカートリッジタイプです。非常にコンパクトな設計です。

感温部が直接流体に触れる構造のカートリッジタイプです。

※左右にフリックしてご覧いただけます。

型式	接続口径（NPT）	Cv値	材質		最大使用圧力（MPa）	最大使用温度（℃）	重量（kg）
型式	接続口径（NPT）	Cv値	ボディ	アクチュエータ	最大使用圧力（MPa）	最大使用温度（℃）	重量（kg）
HAT/FP （インラインタイプ）	1/2”	1.3	ステンレス	真鍮*2	2.07	149	0.4
HAT/FP （インラインタイプ）	3/4”	2	ステンレス	真鍮*2	2.07	149	0.6
IC/FP （カートリッジタイプ）	1/2”	0.6	真鍮*1	真鍮*2	1.03	93.3	0.05
	3/4"	1.3	真鍮*1	真鍮*2	0.69	93.3	0.23
