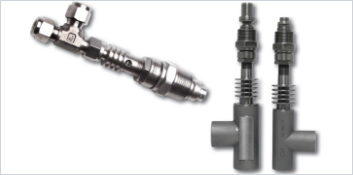

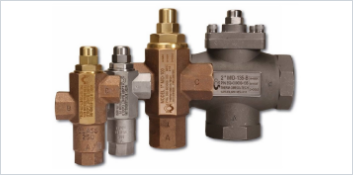

インラインコントロールバルブシリーズ

バルブ内部を流れる流体の温度を感知してバルブを自動的に開閉するタイプです。
流体温度による安全弁や遮断弁としてご使用いただけます。
正作動・逆作動タイプがありますので、用途に合わせて選択可能です。

●作動例
全開設定温度を35℃とした場合、40.5℃で全閉となります。
設定温度プラス5.5℃がバルブの作動開始点（開き始め）になります。

●作動例
全開設定温度を35℃とした場合、29.4℃で全閉となります。
設定温度マイナス5.5℃がバルブの作動開始点（開き始め）になります。

製品の特長

圧力の影響を受けず、温度にのみ反応し作動します。

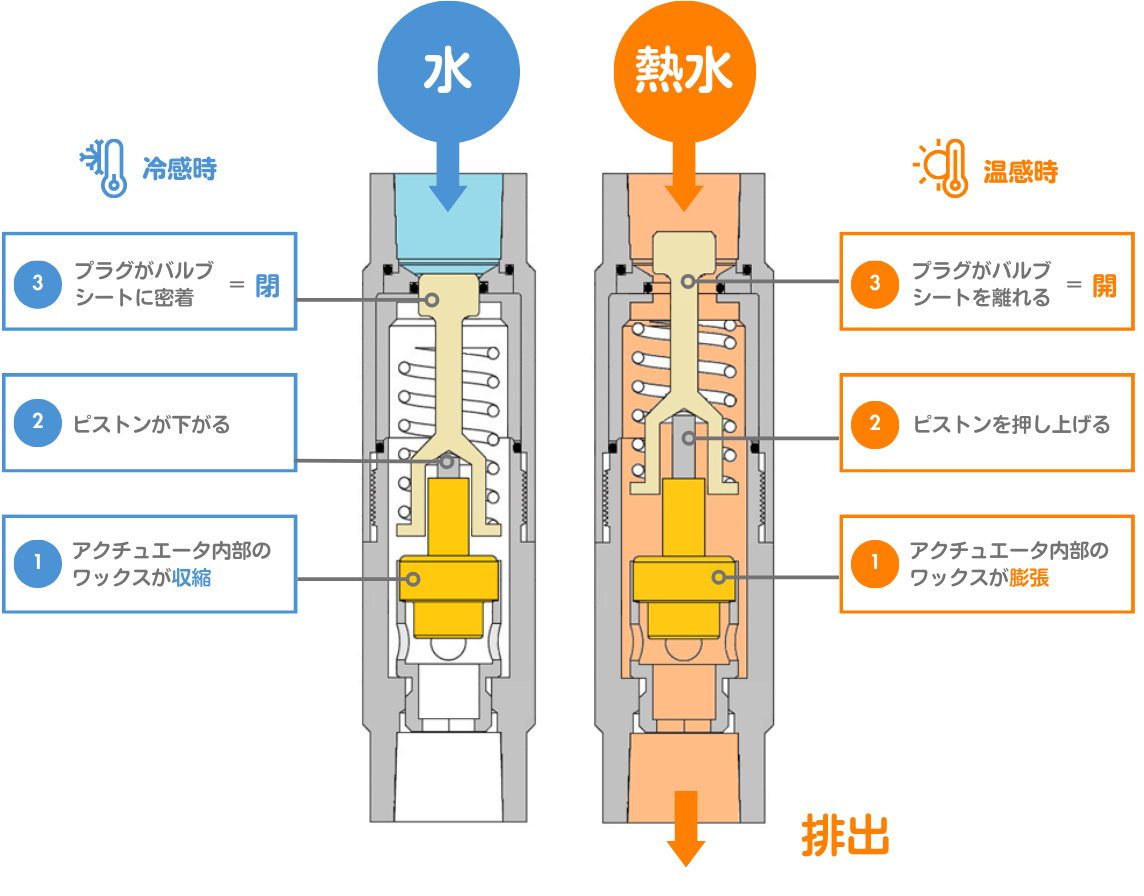

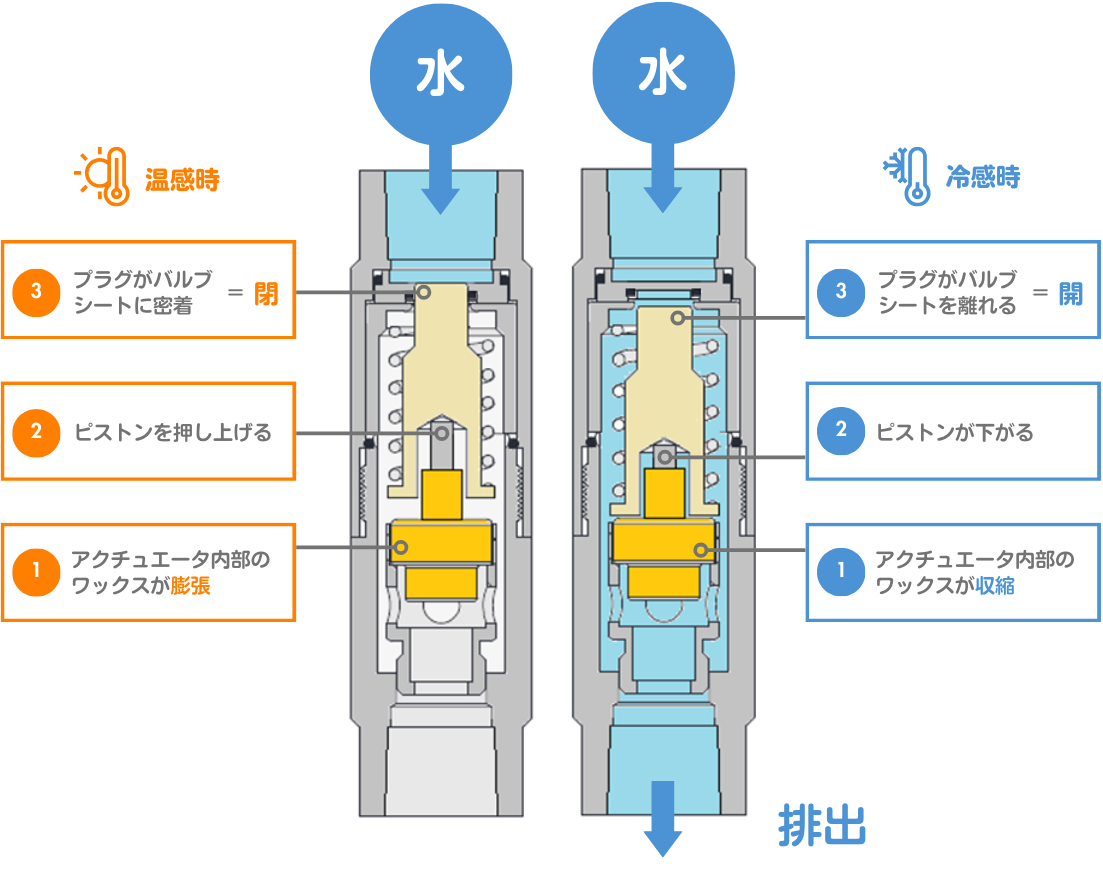

サーモロイド®（ワックス）が温度の変化で膨張・収縮することにより自動で開閉します。

用途に応じて様々なタイプのバルブをご用意しています。

事例.1

各各家庭に供給する温泉が常に適温を保つために使用。

事例.2

カランのお湯が適温を保つために使用。

事例.3

分析器保護の為、サンプルクーラーの出口に温度による緊急遮断弁として使用。

事例.4

ドレンの温度による温調トラップとして使用。

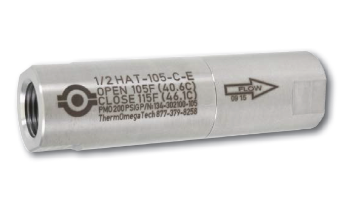

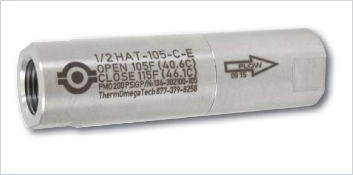

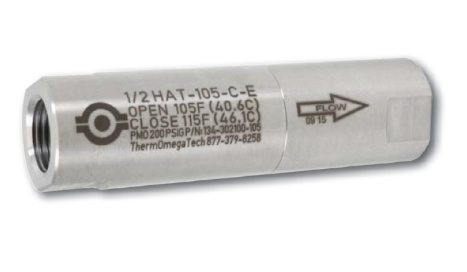

最も汎用的な温調バルブです。正作動・逆作動共に選択可能で、多彩な設定温度から選択できます。

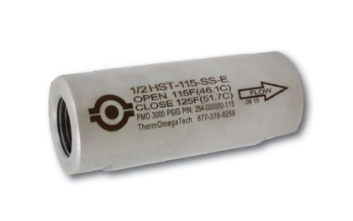

高圧に対応したバルブです。正作動のみ選択可能です。主に高圧ラインの緊急遮断弁とし使用されます。

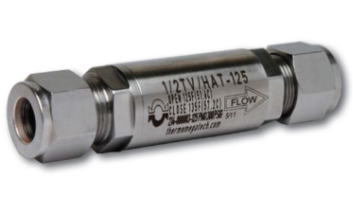

チューブ接続用に設計されたコンパクトなバルブです。正作動・逆作動共に選択可能で、多彩な設定温度から選択できます。

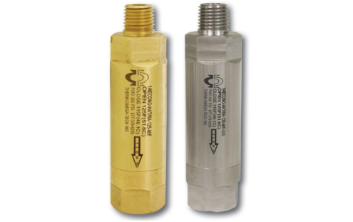

インラインバルブでは最もコンパクトなバルブです。正作動・逆作動共に選択可能で、多彩な設定温度から選択できます。

メカニカルシールの冷却水コントロールバルブです。逆作動のみ選択可能です。

※左右にフリックしてご覧いただけます。

型式	接続口径(NPT)	Cv値	材質		最大使用圧力 (MPa)	最大使用温度 (℃)	重量 (kg)
型式	接続口径(NPT)	Cv値	ボディ	アクチュエータ	最大使用圧力 (MPa)	最大使用温度 (℃)	重量 (kg)
HAT	1/2”NPT	1.3	ステンレス	真鍮(標準) ステンレス	20.7	設定温度+66 (上限 149)	0.4
HAT	3/4”NPT	2	ステンレス	真鍮(標準) ステンレス	20.7	設定温度+66 (上限 149)	0.6
HAT/RA*1	1/2"NPT	1.1 (Bポート)	ステンレス	真鍮(標準) ステンレス	1.38	設定温度+66 (上限 149)	0.4
	1/2"NPT	1.5 (Cポート)			1.03		0.4
	3/4”NPT	2			0.48		0.6
HST	1/2"NPT	0.075	ステンレス	ステンレス	20.7	149	0.52
TV/HAT	1/4” (チューブ)	0.5	ステンレス	ステンレス	2.07	設定温度+66 (上限 149)	0.2
	3/8” (チューブ)						0.2
	1/2” (チューブ)						0.3
TV/HAT-RA*1	3/8” (チューブ)	0.5	ステンレス	ステンレス	0.1	設定温度+66 (上限 149)	0.2
TV/HAT-RA*1	1/2” (チューブ)	0.5	ステンレス	ステンレス	0.1	設定温度+66 (上限 149)	0.2
ECONO/HAT	1/4"NPT	0.5	真鍮	真鍮	2.07	121	0.2
ECONO/HAT	1/4"NPT	0.5	ステンレス	ステンレス	2.76	121	0.2
ECONO/HAT-RA*1	1/4”NPT	0.5	真鍮	真鍮	2.07	121	0.2
ECONO/HAT-RA*1	1/4”NPT	0.5	ステンレス	ステンレス	2.76	121	0.2

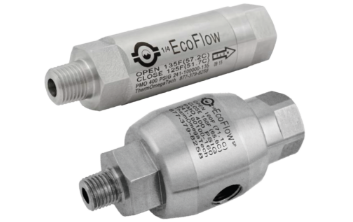

EcoFlow®	1/4"NPT	0.5	ステンレス	ステンレス	2.76	121	0.2
EcoFlow®	3/8"NPT	0.5	ステンレス	ステンレス	2.76	121	0.2
