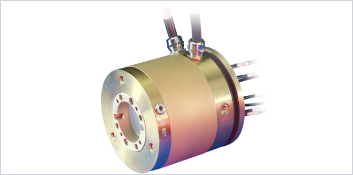

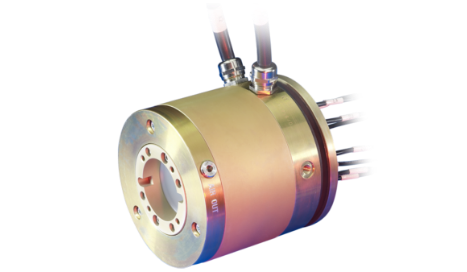

ROTOFLUX（ESW型＿ピン接触方式＿中空タイプ）

ESWシリーズは、軸端部が使用できない取り付け箇所に対応することができる中空タイプのスリップリングです。
ESRと同じく純金製ピン接点と金メッキローターから構成される低ノイズ・低メンテナンス性スリップリングです。

ESWシリーズは、中空径をベースにした8種類の標準モデルをラインナップしております。（ESW 110・140・200・250・300・350・400・525）基本的にはお客様のハードウェアに合わせたカスタマイズを得意としております。
100×10^6回転のピン接点寿命を有しております。（使用条件による）
保護等級IP64へ対応します。(オプション対応：IP65)
お客様の仕様に応じたカスタマイズモデルの製作も可能です。詳細は当社へお問い合わせください。

製品の特長

接点の摩耗量が少なく低ノイズ・長寿命が期待できます。

各種電源の他、アナログ信号やデジタル信号などに幅広く対応しています。

GAT社の各種ロータリージョイントと一体化でご提案が可能です。

事例.1

充填機、ブロー成型機、キャッパー、ラベラーなど

事例.2

テーブル上の電子機器への電源・信号の伝送

事例.3

ロボットハンド部への信号伝送

事例.4

回転部への電源・信号の伝送

ESWシリーズは、GAT社製の各種ロータリージョイントと一体化する事が可能です。
ロータリージョイントにてガス・水・油などの流体、スリップリングにて電源・各種信号などの電気を回転する機器へ供給・伝送することが可能です。
詳細は当社へお問い合わせ下さい。

※左右にフリックしてご覧いただけます。

タイプ	ESW110	ESW140	ESW200	ESW250	ESW300	ESW350	ESW400	ESW525
最大中空径（mm）	35	55	100	110	160	210	275	395
ハウジング外径（mm）	110	140	200	250	300	350	400	525
最大極数	80	80	100	100	150	150	150	50
最大定格電流（A）	60	60	60	100	198	240	240	60
最高使用回転数（rpm）	250	250	100	100	50	50	50	30
取り付け姿勢	水平/垂直
保護等級	IP64 (IP65)
