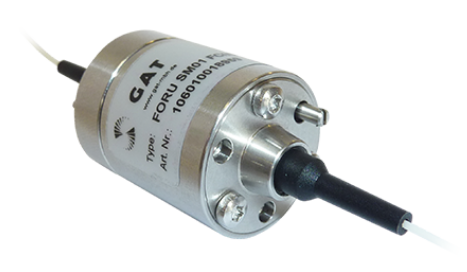

「ROTORAY」シリーズは、光ファイバー方式を採用した双方向高速データ伝送用スリップリングです。
ロボットハンド部への信号伝送
回転部への映像信号の伝送
回転部への映像信号の伝送
ブレードへの信号伝送
Model | Rotoray・SM1 | Rotoray・MM1 |
---|---|---|
光ファイバー種類 | シングルモード(SM)9/125μm | マルチモード(MM) 62.5/125μm マルチモード(MM) 50/125μm |
波長 | 1,310-1,650nm | 850-1,580nm |
挿入損失 | <2.0dB | <1.5dB |
挿入損失変動 | <0.5dB | <0.5dB |
反射減衰量 | FC/PC:-35dB FC/APC:-40dB |
FC/PC:-15dB FC/APC:-20dB |
接続コネクタ 種類 | FC/PC・FC/APC | FC/PC・ST/PC |
動作温度 | -40℃ to +80℃ | -40℃ to +80℃ |
最大回転速度 | 10,000min-1 | 10,000min-1 |
保護等級 | IP65 | IP65 |

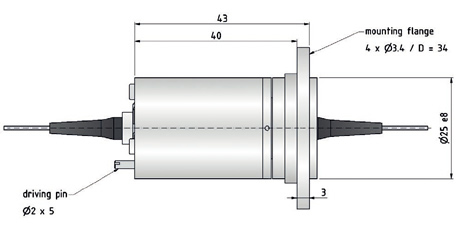

ハウジング 外径 | 25mm | 25mm |
ハウジング材質 | ステンレススチール | ステンレススチール |
※詳細は当社にお問い合わせください。
